제품 설명

MI 열전대는 반복적인 드로잉과 수축을 통해 작은-직경의 고정식-유연한 개체가 됩니다. MIMS 케이블을 필요한 길이로 자르고, 핫엔드와 배선 단자를 만들고, 필요한 장착 브래킷과 배선 부품을 조립하여 MIMS 열전대가 됩니다. 제품에는 표준형, 연결 금속 슬리브형이 있으며, -조립용으로-사용되는--코어형 등이 있습니다.

I. 핵심 매개변수

매개변수 카테고리	특정 사양 / 매개변수 값
유형 코드	K, N, E, J, T
MIMS 외장 재료	스테인레스강, 내열강-, 고온-합금, 내식{2}}합금 등
MIMS 케이블 직경	Φ1, 2, 3, 4, 5, 6, 8, 10(열전대용)
길이	최소 50mm 이상
배선 방법	간이형, 플러그형, 방수형, 방폭형- 등
설치 방법	없음, 나사 설치, 플랜지 설치 등
열 응답 시간	τ0.5 30s 이하(공통 범위); 피복 직경이 작을수록 응답 시간이 짧아집니다.
열전대 온도 범위	K 유형: -40~1200 정도; N 유형: -40~1250 정도; E 유형: -40~900 정도; J 유형: -40~750 정도; T 유형: -40~350 정도

II. 제품특징

통합적이고 유연한 구조: 반복적인 드로잉과 수축을 통해 작은-직경의 비-분리 불가능한 유연한 개체로 형성됩니다. MIMS 구조는 구부리고 사용하기 쉽고 분해가 불가능합니다.

빠른 열 반응: 열 응답 시간은 외장 직경과 양의 상관 관계가 있습니다. 30초 이하의 τ0.5 공통 범위는 대부분의 동적 온도 측정 시나리오의 요구 사항을 충족할 수 있습니다.

다양한 유형의 장점: 다양한 유형 코드(K, N, E, J, T)에는 고유한 특성이 있습니다. 예를 들어, K 유형은 선형성과 안정성이 좋고, N 유형은 고온에서 더 안정적이며, E 유형은 열전 출력이 높으며, J 및 T 유형은 환원 분위기에 적용 가능합니다.

다양한 용도: 대부분의 경우 조립형 열전대를 대체할 수 있으며 내구성을 높이기 위해 조립형 열전대 코어 와이어로도 사용할 수 있습니다. MIMS 케이블은 대량생산에 적합합니다.

광범위한 재료 호환성: MIMS 외장은 스테인레스강, 내열강,-내열강, 고온-합금 및 기타 재료로 제공되며 다양한 산업 환경 요구 사항에 적응할 수 있습니다.

III. 관련 구성요소 사양

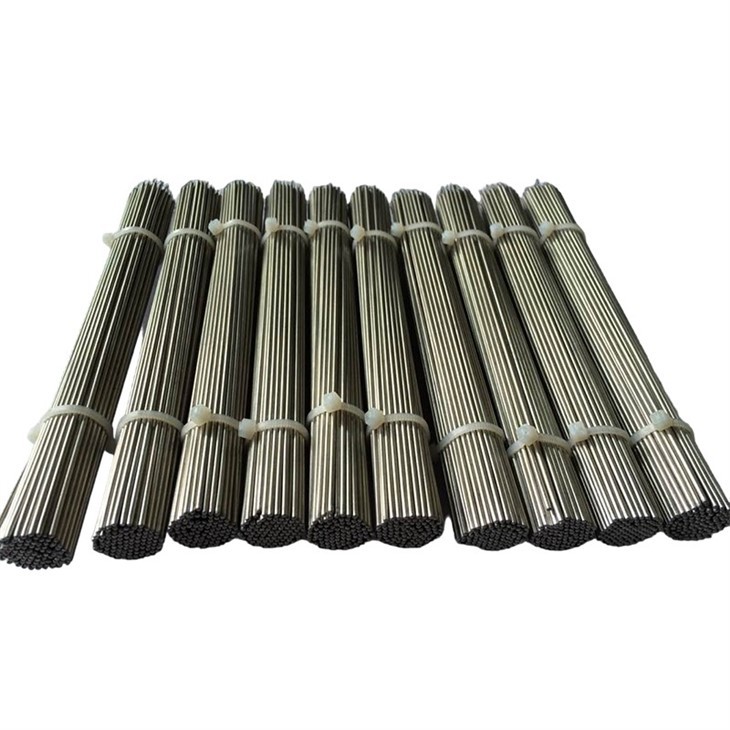

MIMS 케이블:

직경: 열전대 용도의 경우 ø1mm, ø2mm, ø3mm, ø4mm, ø5mm, ø6mm, ø8mm, ø10mm.

재질: 스테인레스강, 내열강, 내열강, 고온-합금, 내식{2}}합금 등으로 고온 저항성과 내식성이 우수합니다.

가공: 반복적인 드로잉과 수축으로 형성되며 분해가 필요 없는 일체형 구조입니다.

열전대 코어:

유형 일치: K(NiCr10-NiSi3), N(NiCrSi-NiSiMg), E(NiCr-Constantan), J(Fe-Constantan), T(Copper-Constantan) 열전소자에 해당하여 안정적인 열전 신호 출력을 보장합니다.

부속품:

배선부품 : 단순형, 플러그형, 방수형, 방폭형{0}}배선단자 등

장착 부품: 다양한 설치 요구 사항을 충족하는 나사형, 플랜지 장착 브래킷 및 기타 액세서리.

미열전대 프로브도체 조합 및 특성

유형	열전소자	온도 범위 정도	기능 특징
유형	열전소자	온도 범위 정도	장점	단점
K	NiCr10-NiSi3	-40~1200	열전 EMF 선형성이 우수하고 안정성이 우수하며 내산화성이 우수합니다. 가장 널리 사용되는 열전대입니다.	분위기 감소에는 적합하지 않습니다.
N	NiCrSi-NiSiMg	-40~1250	K형 열전대의 모든 장점을 활용하여 고온 환경에서 안정성이 향상되었습니다.	분위기 감소에는 적합하지 않습니다.
E	NiCr-콘스탄탄	-40~900	모든 열전대 중에서 열전 출력이 가장 높고 감도가 높습니다.	열전도율이 낮고 환원분위기에는 적합하지 않습니다.
J	Fe- 콘스탄탄	-40~750	환원 분위기에서 사용할 수 있으며 열전은 K 유형 열전대보다 높습니다.	철은 쉽게 녹슬고 열전은 쉽게 표류합니다.
T	구리- 콘스탄탄	-40~350	좋은 열전 EMF 선형 및 안정성으로 환원 분위기에서 사용할 수 있습니다.	사용 온도가 높지 않아 양극 구리가 산화되기 쉽습니다.

IV. 응용 시나리오

MI 열전대는 유연한 구조와 다양한 성능으로 인해 다양한 산업 온도 측정 시나리오에서 널리 사용됩니다.

자동차 산업: 엔진 온도 모니터링, 배터리 열 관리 시스템(BYD Auto 및 기타 기업에 제공)

항공우주 및 항공: 테스트 챔버, 항공기 엔진 부품 온도 측정(AVIC Industry, AECC, China Aerospace 제공).

석유화학 산업: 고온, 부식성 환경에서 파이프라인 및 반응기 온도 모니터링-

발전 산업: 발전소의 보일러, 터빈 및 변압기 온도 측정.

야금 및 건축 자재 산업: 제련로, 시멘트 가마 및 기타 고온 장비의 온도 감지-

연구 및 교육 기관: 청화대학교, 국립국방기술대학교 및 기타 기관의 실험실 온도 측정.

V. 제품 장점

유연하고 설치가 용이함: MIMS 구조는 구부리기 쉽고 나사산 설치, 플랜지 설치 등 다양한 설치 방법을 지원하므로 복잡한 설치 공간에 적합합니다.

안정적인 성능: 우수한 열전 EMF 선형성과 안정성으로 국제 표준을 준수합니다(예: K 유형은 내산화성이 뛰어나고 N 유형은 고온에서 더 안정적입니다).

강력한 적응성: 환원 분위기, 고온 산화 환경, 부식성 환경 및 기타 다양한 작업 조건에 적응할 수 있도록 다양한 외장 재료와 유형 코드를 선택할 수 있습니다.

높은 비용- 효율성: MIMS 케이블은 대량 생산에 적합하므로 생산 비용이 절감됩니다. 대부분의 경우 조립 열전대를 대체할 수 있어 맞춤형 조립 비용을 절약할 수 있습니다.

신뢰할 수 있는 품질 보증: 제조업체는 SIL 2 기능 안전 인증, ISO 14001 환경 관리 시스템 인증 및 방폭 인증을 보유하고 있어 엄격한 제품 테스트와 안정적인 품질을 갖추고 있습니다.

6. 자주 묻는 질문(FAQ)

Q: MI 열전대의 열 응답 시간에 영향을 미치는 요인은 무엇입니까?

A: 열 응답 시간은 주로 MIMS 케이블의 외피 직경에 영향을 받습니다. 외장 직경이 작을수록 열 응답 시간은 짧아집니다. 또한 피복 재료와 측정 매체도 응답 속도에 약간의 영향을 미칩니다.

Q: MI 열전대의 적절한 유형 코드를 선택하는 방법은 무엇입니까?

A: 일반적인 고온-산화 환경(-40~1200도)의 경우 K 유형이 적용 범위가 넓고 안정성이 우수하므로 선호됩니다. 더 높은 온도 안정성 요구 사항(-40~1250도)의 경우 N 유형이 선택됩니다. 높은 열전 출력(-40~900도)이 필요한 시나리오에는 E 유형이 적합합니다. J형(-40~750도)과 T형(-40~350도)은 환원 분위기에 적용 가능하며, T형은 저온 측정에 선형성이 더 좋습니다.

Q: 유지 관리를 위해 MI 열전대를 분해할 수 있습니까?

A: 아니요. MI 열전대는 반복적인 인발과 수축을 통해 -분리할 수 없는 유연한 개체로 형성됩니다. 파손된 경우 내부 부품을 분해, 수리하는 대신 제품 전체를 교체해야 합니다.

Q:MIMS 외장재를 선택할 때 주의해야 할 점은 무엇입니까?

A: 일반 산업 환경에서는 스테인레스 스틸 외장을 선택할 수 있습니다. 800도 이상의 고온 작업 조건에서는-내열강 또는 고온-합금 피복이 필요합니다. 화학 공장과 같은 부식성 환경의 경우 제품의 수명을 보장하기 위해 내부식성{4}}합금 피복을 사용해야 합니다.

Q: MI 열전대는 기존 산업용 온도 측정 시스템과 호환됩니까?

답: 그렇습니다. MI 열전대는 기존 시스템을 크게 수정하지 않고도 일반 산업용 온도 컨트롤러, PLC 및 DCS 시스템과 원활하게 통합할 수 있는 단순 유형, 플러그 유형, 방수 유형 및 기타 배선 방법을 지원합니다.
